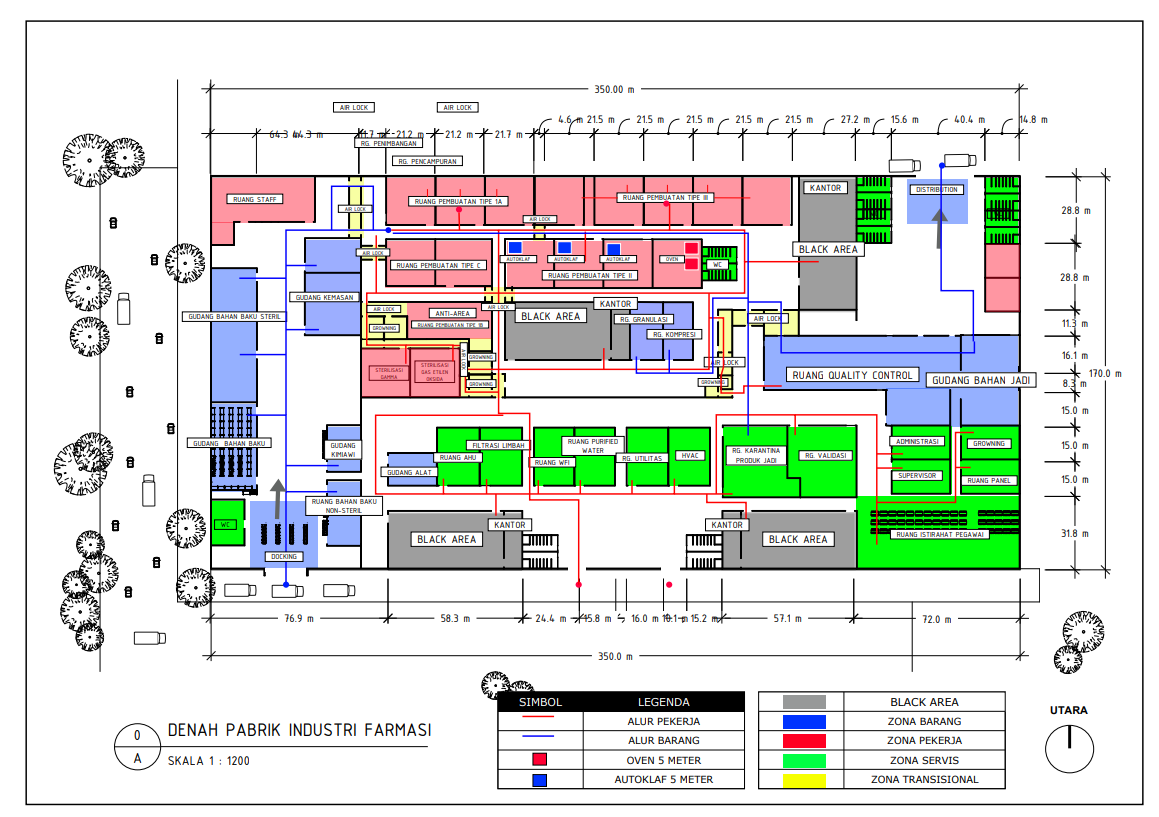

Denah

Zona Pekerja

Area berwarna merah muda yang digunakan untuk aktivitas pekerja di ruang produksi, ruang staff, ruang pengemasan, dan akses antar ruang.

Zona Barang

Area berwarna biru yang meliputi gudang bahan baku steril, non-steril, gudang kemasan, area docking, dan distribusi barang.

Zona Servis

Area hijau meliputi ruang filtrasi, ruang utilitas, HVAC, area validasi, dan ruang pendukung produksi lainnya.

Zona Transisional

Area kuning sebagai zona peralihan antar ruangan untuk menjaga standar higienitas pabrik farmasi.

Black Area

Area abu-abu khusus untuk proses kritis seperti ruang granulas, kompresi, coating, dan ruang sterilisasi utama.

Alur Pekerja & Barang

Garis Merah: Alur pekerja dari area staff menuju ruang produksi.
Garis Biru: Alur barang mulai dari gudang bahan baku hingga ruang quality control dan produk jadi.

Fasilitas Utama

Ruang produksi Tipe 1A & 1B, ruang produksi Tipe C, anti-area, ruang QC, gudang bahan jadi, ruang validasi, autoklaf, dan ruang mesin.

Kantor & Administrasi

Termasuk kantor utama, ruang supervisor, ruang panel, ruang administrasi, dan area istirahat pegawai.

Denah Pabrik

Informasi Denah Pabrik Industri Farmasi
